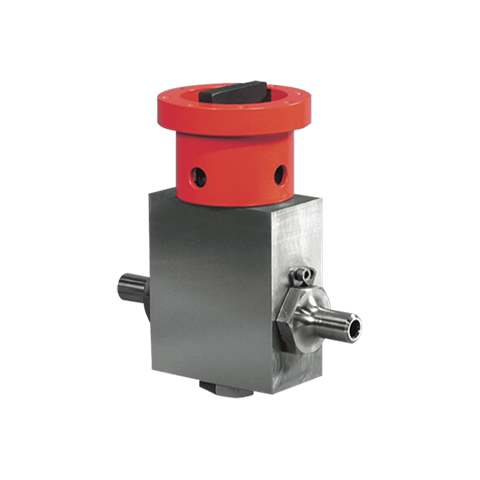

固定式球阀
我司生产一系列公称孔径从0.38英寸[10毫米]至0.75英寸[20毫米]的二通、三通或四通耳轴球阀。这为用户在许多不同应用中提供了一种软密封的90度回转隔离/转向或180度回转转向阀解决方案。
该小孔径海底球阀通过了高达15,000 psi [1,038 bar]不同压力等级的认证，操作温度为0°F[-18°C]至+250°F[+121°C]。我们所有的固定式球阀系列均适用于水深至10,000英尺[3,050米]的环境。
我司依据API 6A附录F PR2和17D第2版对其球阀系列进行资格认证，所有这些均得到第三方独立审查和认可的支持。
球阀的直通流道最大限度地减少了流阻损失，这对于延伸的液压控制管线至关重要。它们通常用于隔离与海底石油和天然气生产系统相关的液压油和化学流体。
根据阀门设计的不同，我们的球阀可提供单阀杆或双阀杆密封能力，以及金属垫片或弹性体端部连接器密封。
所有固定式球阀通常具有低操作扭矩，但损坏扭矩则很高。我们的小孔径球阀系列可配备低扭矩的ISO 13628-8 图13所示插座，但也能匹配您特定的ROV插座要求和设计。
规格参数
孔径尺寸： 从 0.38英寸 [10毫米] 到 0.75英寸 [20毫米]。
操作温度： 0°F [-18°C] 至 +250°F [+121°C]。
压力等级： 最高 15,000 psi [1034 bar]。
水深： 10,000英尺 [3050米]
产品概述
操作机构 – 这些球阀可配备多种不同的操作机构，包括供潜水员操作的杠杆式和T型手柄，或供ROV操作的拨叉。
止动销 – 每种尺寸的球阀均配有经过抗扭强度设计的止动销。
防喷出阀杆 – 所有球阀均具有防喷出安全特性。
环境密封 – 所有球阀均设有密封，防止海水侵入。这些密封已通过相当于10,000英尺 (3050米) 水深的测试。
填料函密封 – 奥立弗各系列耳轴球阀均采用适用于其特定应用的填料函密封技术。每个球阀内的填料函密封包含一个聚醚醚酮推力环和一个次级O型圈，并配有特殊的防挤压环，旨在实现无泄漏的阀杆密封，且无需进行调整。0.5英寸及以上的耳轴球阀可选配次级聚合物阀杆密封技术，以增加安全性和可靠性。
球体 – 所有奥立弗威泰克球阀的球体均在自有生产设施制造，以确保严格的质量控制和球体轮廓设计。奥立弗海底球阀系列经过高精度制造，具有极高的球面度，这确保了延长的工作寿命，并经过高度抛光处理以提供最低的操作扭矩。
阀座 – 所有球阀均采用聚醚醚酮阀座，提供广泛的介质兼容性，并在从低压到最大工作压力的全压力范围内保持可靠的密封。
全流道 – 精确的90度球体转动结合畅通的流道，实现了对流体流动的最小阻力。
2通、3通或4通选项 – 耳轴安装式球阀可提供二通、三通或四通设计。
材料可追溯性 – 奥立弗海底球阀内的所有组件均具有材料可追溯性。完整的球阀均带有独立的序列号，并提供符合BS EN 10204 3.1认证的材料和压力测试证书；也可随时提供旨在符合3.2型认证选项的EN 10204可选认证（符合EN 10204 3.2标准的真实厂内见证认证，需根据要求评估其可用性）。BS EN 10204 3.1为标准配置，3.2为可选配置。
球阀类型：
3/8英寸 二通 / 三通 / 四通 固定式球型海底阀
• 该阀门设计采用固定安装式球体结构，适用于高达15,000 psi (1034 bar)的工作压力。
• 3/8英寸球阀的进口或出口连接可提供任意组合，例如MP autoclave、SAE连接、短管连接或NPT螺纹。阀门可提供面板安装形式，带有预钻孔/攻丝孔以及全套驱动适配器或低扭矩插座。
• 3/8英寸二通阀可配备替代性球体设计和底端连接器，使得从底部连接口进入的流体可以被分流到两个侧端连接口中的任何一个。耳轴设计意味着，当流体从底部连接口流向一个侧连接口时，另一个侧连接口是完全隔离的。
1/2英寸 固定式球阀
• 1/2英寸孔径的固定球结构也适用于高达15,000 psi (1034 bar)的工作压力。图示产品采用了双重密封结构。该双重密封阀门采用了一个弹簧助力的填料函密封，与标准的O型圈阀杆密封串联使用。
• 1/2英寸球阀可提供螺栓连接式端部连接，而非螺纹式。螺栓连接式允许管道焊接在阀门下方而非直通连接，这为系统设计者提供了灵活性，可根据其需求定向入口和出口的位置。
为极端深度而设计
海底阀门能在极端深度高效运行，确保在深水条件下的可靠性。
耐腐蚀材料
采用耐腐蚀材料制造，确保在水下环境中的长期耐久性。
高压与高温耐受
设计用于承受严酷的海底条件，在高压下提供可靠的控制和隔离能力。
