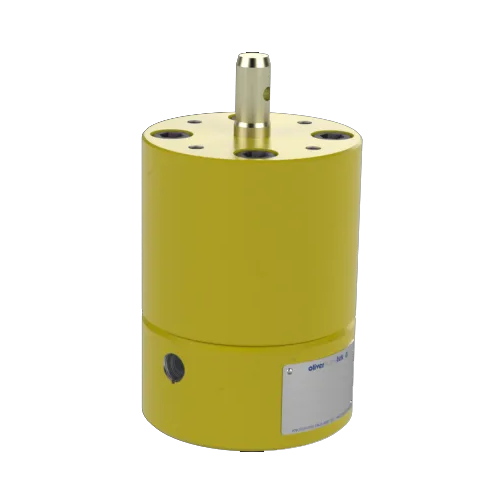

手动操作海底针阀
可供应一系列小通径海底针阀，通径范围从 0.25 英寸 [6毫米] 到 1.00 英寸 [25毫米]。这些针阀的典型工作压力等级高达 15,000 psi [1035 bar]，工作温度范围为 -20°F [-29°C] 至 +350°F [+177°C]。手动操作海底针阀的典型额定水深为 10,000 英尺 [3050 米]。
根据应用和所需操作扭矩，可为海底用针阀系列提供潜水员操作型（轻型）、标准型、中型和重型针阀。详情请参阅我们的针阀数据表。
海底针阀通常用于提供金属对金属阀座的隔离解决方案，而无需采用更复杂、更昂贵的闸阀。这些阀门通常安装在采油树上，用于隔离井下安全阀管线和垫片测试管线。 Valvetek可提供一系列具有法兰端、螺纹端和焊接端连接的小通径针阀阀体，以适应所有应用。
小通径海底针阀通过了高达 15,000 psi [1035 bar] 的不同压力等级认证，并适用于 3050 米 [10,000 英尺] 水深。认证测试按照 API 6A 和 17D 第二版的严格标准以及客户和项目特定的应用测试要求进行。
规格参数
· 材料： 提供符合 NACE MR-01-75 最新修订版的 API 材料等级 FF 和 HH。
· 压力等级 (PSI)： 高达 15,000 PSI [1035 bar]
· 温度范围： -20°F 至 +350°F / -29°C 至 177°C
· 水深： 测试水深高达 10,000 英尺
产品概述
· 操作机构 – 针阀可配备多种不同的操作机构，包括用于潜水员操作的 T 型手柄和十字手柄。我们还提供不同形状的适配器，用于 ROV（水下机器人）直接介入操作，或用于连接延长杆以实现 ROV 远程操作的适配器。
· 操作螺纹 – 高精度制造工艺确保操作顺畅无故障。海底针阀系列包括低扭矩多圈旋转设计以及适用于部分圈旋转（270 度操作）操作的中、高扭矩设计。
· 防喷出阀杆 – 每种尺寸的针阀都配有经过设计的阀杆，具有强大的扭转（至损坏扭矩）强度，并带有后座密封，提供防喷出安全特性。
· 环境密封 – 所有针阀均配有密封件，防止海水侵入。这些密封件已在相当于 10,000 英尺 (3050米) 水深的条件下进行测试。
· 填料函密封 – 每个针阀内的填料函密封设计采用了弹簧增能的下部密封，以证明填料函密封能根据压力变化进行动态调整。此特性确保阀杆密封无泄漏，无需调整。
· 防旋转针尖 – 每种针阀设计均采用防旋转、自定心、防咬合的阀杆针尖，提供可靠的气泡级严密关闭。
· 密封壳体或阀盖 – 海底针阀系列包含螺纹式或螺栓连接式设计的密封壳体。对于螺纹式密封壳体设计，均配有锁紧环，可防止阀盖组件被擅自拆卸。
· 材料可追溯性 – 海底针阀内的所有组件均具有材料可追溯性。针阀阀体、针尖、阀杆、密封壳体均按 API 6A PSL3 标准制造。完整的针阀均单独序列化，并提供符合 BS EN 10204 3.1 认证的材料和压力测试证书。也可轻松提供带有 3.2 型认证意图的可选 EN 10204 证书（根据要求评估 EN 10204 3.2 型钢厂见证证书的可用性）。
专为极端深度设计
海底阀门设计用于在极端深度高效运行，确保在深水条件下的可靠性。
耐腐蚀材料
采用耐腐蚀材料制造，确保在水下环境中的长期耐用性。
高压与高温
设计用于承受最严苛的海底条件，在高压下提供可靠的控制和隔离。
