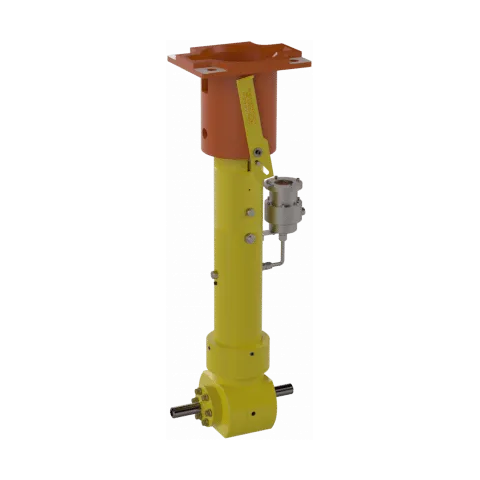

液动执行海底闸阀
可供应种类繁多的液动执行海底闸阀，公称通径从 1/2″ 到 1″。液动执行闸阀的典型操作冷工作压力等级最高为 15,000psi [1,034bar]，操作温度范围为 -20F [29c] 至 +311F [+155c]。根据执行机构等级，我们闸阀的hyperbaric水深等级可达 10,000 英尺 [3,050m]。我们提供适用于石油、天然气和石化领域的全系列浅水、中水和深水液压闸阀。
液动执行海底闸阀为最终用户提供碳化钨 (HVOF) 硬面技术，实现金属对金属阀座密封隔离和低流阻，适用于采油树和管汇结构上的化学注入管线等应用。阀门通常采用耐腐蚀合金制造，如 Inconel 625 和 25Cr 超级双相不锈钢。
我们液压闸阀系列的 through conduit 平板闸阀配备液动执行机构，在失去液压压力通讯时故障关闭或故障打开操作。执行机构闸阀还提供手动超驰功能，允许 ROV 干预。我们液动执行闸阀对其阀门系列按照 API 6A 附录 F PR2 和 17D 第二版的严格标准进行认证，所有这些都得到第三方独立审查和认可的支持。
规格
通径尺寸： 0.50″ [10mm] 至 1.00″ [25mm]
最大水深： 最高 3,050 米 [10,000 英尺]
填料： 不适用
PSI 等级： 最高 15,000 PSI [1,034bar]
温度范围： -20F [29c] 至 +311F [+155c]
产品概述
我们设计和制造 through conduit 式海底闸阀。
阀门中使用的闸板和阀座密封技术采用完全合格的碳化钨硬面技术，提供符合 API6A PSL3+G 要求的气密密封。我们的小通径海底闸阀系列通过了不同压力等级的认证，最高达 1,034bar (15,000psi)。
认证测试在我们自己先进的研发中心按照 API 6A 附录 F PR2 和 17D 第二版的严格标准进行。可提供适用于一系列不同水深的紧凑型液压执行机构，最深达 3,050 米 (10,000 英尺)。
产品特点
碟簧或螺旋弹簧故障关闭执行机构
故障关闭（可选故障打开）动作通过碟簧堆或螺旋弹簧堆实现。这些弹簧堆经过设计和测试，可运行数千次操作循环。在一套弹簧堆上成功进行了 50,000 次循环测试，模拟了完整的现场使用寿命应用。可提供适用于水深达 10,000 英尺 [3050 米] 的执行机构弹簧堆，当前的产品开发正在考虑用于超过 10,000 英尺的超深水项目的执行机构。
超驰操作机构
执行机构闸阀可配备 ROV 超驰机构，并在需要时配备 ROV 插座，用于在失去液压压力时手动打开或关闭闸阀。可以提供不同的适配器用于连接到 ROV 操作的延长杆，并可以根据您的特定应用或客户的设计要求进行定制。
位置指示
在液压和超驰操作期间均具有清晰的位置指示。可提供多种位置指示方法，并可定制此应用以满足您的要求。
液压执行机构密封
标准使用 capped seals 或 Tee seal 液压执行机构密封，带 Peek 防挤出环，适用于 5,000psi [345 bar] 的液压系统操作压力，并已测试至 7,500psi [517 bar]。如果需要满足特定控制流体和应用的要求， 还可以提供定制的密封材料解决方案。
超驰操作螺纹
多转 ACME 螺纹设计确保低的超驰操作扭矩。
通过阀门的无阻碍流道
全开位置下的 through conduit 平板闸板和阀座设计提供畅通的通径，对流动的限制最小。在连接尺寸允许的情况下，闸板和阀座通径可以根据 API6A 的要求进行 drift tested。
工艺连接
through conduit 平板闸阀可以定制为 BX 或 Stub pipe 连接，以满足您的应用要求。Stub pipe 连接也可以作为螺栓连接器提供，或加工成完全与阀体一体。
专为极端深度设计
海底阀门设计用于在极端深度高效运行，确保在深水条件下的可靠性。
耐腐蚀材料
采用耐腐蚀材料制造，确保在水下环境中的长期耐用性。
高压与高温
设计用于承受最严苛的海底条件，在高压下提供可靠的控制和隔离。
