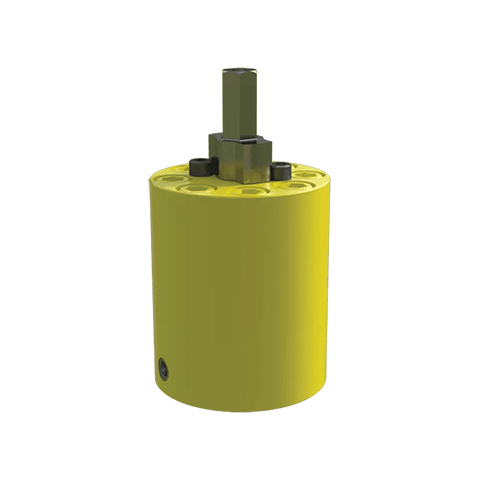

旋转闸阀
提供一系列公称通径为 3/8″ [9.5mm] 和 1/2″ [13mm] 的旋转闸阀。这种小通径海底旋转阀已通过不同压力等级的认证，最高达 15,000psi [1034 bar] 和 16,500 PSI [1138 BAR] -- 还进行了 1.65 倍 CWP 阀座测试（如果系统额定压力为 10,000 psi）。旋转闸阀适用于水深达 10,000 英尺 [3050m]。
认证测试按照 API 6A 附录 F PR2 和 17D 第二版的严格标准进行（可操作温度范围：-20F [-29C] 至 +350F [+177C]；不可操作温度范围：-50F [-46C] 至 +350F [+177C]）。
旋转阀是针阀的良好替代品，通常在针阀上您会期望低操作扭矩但高损坏扭矩。另一个设计特点是，如果旋转闸阀被过扭矩操作并且外部阀挡失效，阀门将继续旋转而不会损坏内部部件。
规格
通径尺寸： 0.50 英寸 (12.7 毫米)
设计压力：最高 15,000psi (1034 bar)
设计温度： API 6A Class PX -- 20F (-29C) 至 +300F (150C)
水深： 10,000 英尺 (3050 米)
产品概述
小通径海底旋转阀用于需要金属对金属和非弹性体密封的应用，例如采油树和管汇结构上的化学注入管线。此外，还需要四分之一转操作以实现位置指示目的。
我们提供一系列小通径海底旋转闸阀，阀体带有法兰、螺纹和焊接端连接，以适应所有应用。
旋转闸阀主要特点
位置指示
手动旋转闸阀通过四分之一（90 度）转操作。这为 ROV 操作员提供了阀门位置的简单视觉指示。
过扭矩保护
四分之一转操作意味着，如果阀门被过扭矩操作到端部挡块失效的程度，阀门将简单地继续打开和关闭。然后可以将阀门定位在打开或关闭位置，而不会损坏阀门内部部件。
低操作扭矩
通过精细控制阀杆与阀盖轴承的接口，实现了在全压差下的低操作扭矩。
可面板安装或块式安装
可以为最终用户和操作员提供各种全面的操作机构和插座，可轻松配置到设计者 ROV 面板上。
通过阀门的 U 形流道
旋转闸阀的独特流道设计最大限度地减少了潜在的流动损失。经过流量测试，如果担心流量问题，可为最终用户提供准确的流量系数和优异的 Cv 值。
经过验证的 Destec 金属对金属阀体阀盖密封布置
旋转闸阀采用紧凑型垫片，提供有效可靠的阀体与阀盖金属密封。经过设计和测试，可承受从外到内的总压差（10,000 英尺高压条件）以及从内部高达 18,750psi 的壳体测试条件。
经过验证的密封技术
旋转闸阀使用其产品系列中其他阀门的静态和动态密封技术，从而确保产品可靠性，并在我们的产品组合中利用标准化密封特性。
专为极端深度设计
海底阀门设计用于在极端深度高效运行，确保在深水条件下的可靠性。
耐腐蚀材料
采用耐腐蚀材料制造，确保在水下环境中的长期耐用性。
高压与高温
设计用于承受最严苛的海底条件，在高压下提供可靠的控制和隔离。
